Die praktische Nachrüstlösung für die Entnahme von Trinkwasserproben zur Legionellenbeprobung
Sie finden hier die Bestandteile und Ausführungsvarianten unserer bewährten und funktionellen, beflammbaren Probenahmelösung zur Legionellenuntersuchung, welche wir in Kooperation mit dem UMG in Göttingen entwickelt haben. Die Schnell-T und Speed-Fix sind genbeschrieben unter Anbohrschellen.
Die detaillierten Montagevorteile unserer praktischen Probennahmelösung gegenüber einer konventionellen Ausführung finden Sie auf unserer Seite "Komplettlösung".

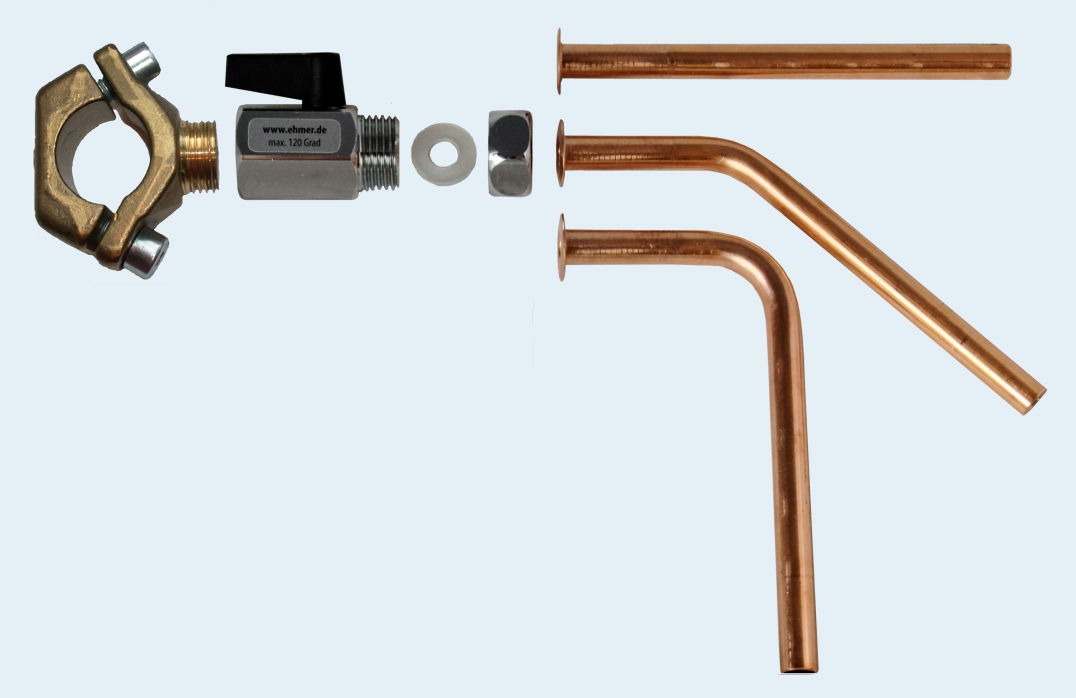

Artikelübersicht komplette Entnahmelösung
Die detaillierten Montagevorteile unserer praktischen Probennahmelösung gegenüber einer konventionellen Ausführung finden Sie auf unserer Seite "Komplettlösung".
Artikelübersicht komplette Entnahmelösung
- Anbohrschelle
- Anbohrzubehör (mehrfach verwendbar)
- Kugelhahn
- Entnahmeset 1 / 2 / 3
Probennahmeröhrchen, Temperatur-Meßpunkt, Silikondichtung, Überwurfmutter, Aufhänger mit Montage- und Desinfektionshinweisen
---------------------------------------------------------------------------------------------
Fortsetzung auf der nächsten Seite.
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
(Kontaktdaten & Copyright Info siehe letzte Seite)
Fortsetzung auf der nächsten Seite.
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
(Kontaktdaten & Copyright Info siehe letzte Seite)
Bestandteile und Vorteile des Entnahmesets
Kupfer-Probenahmeröhrchen

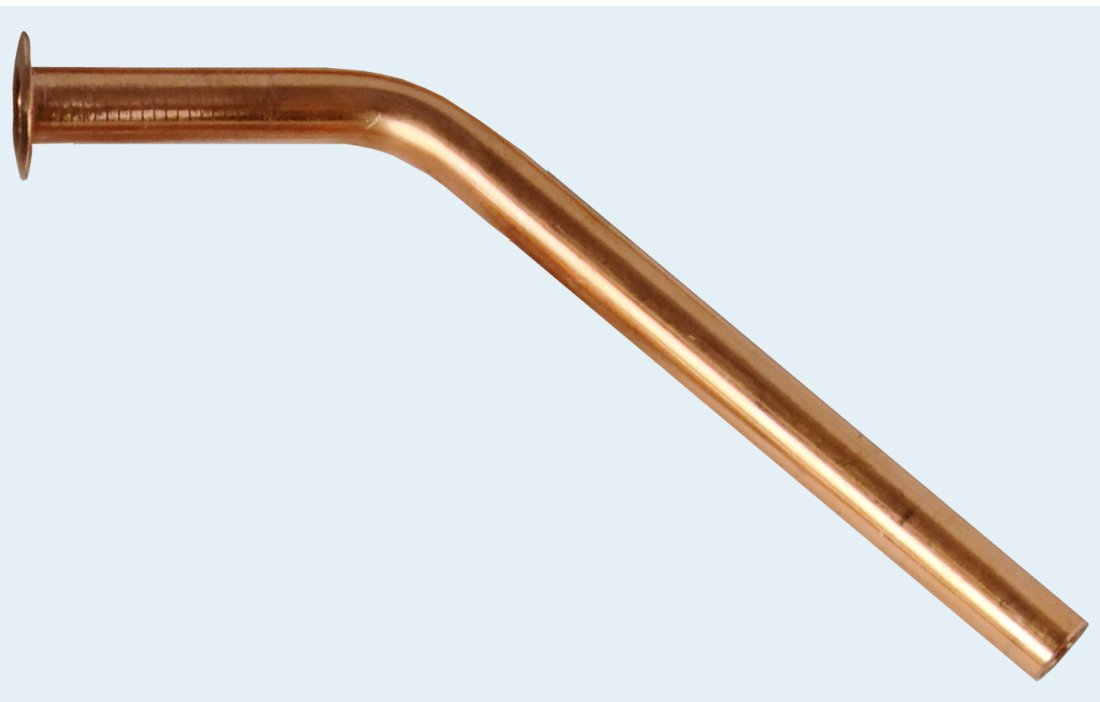

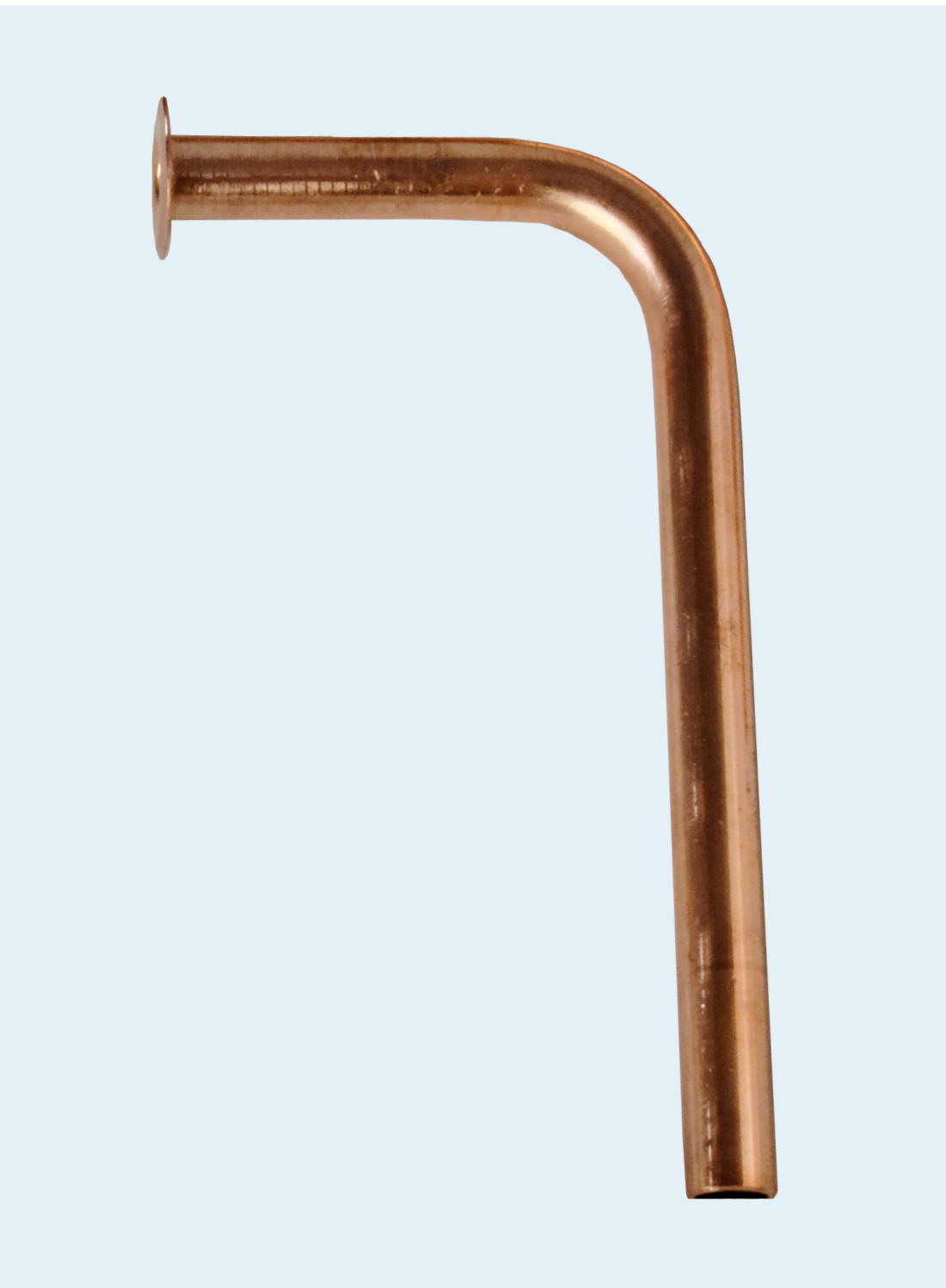

Vorteile unseres 10 mm starken Cu-Röhrchen gegenüber Materialien wie Edelstahl sind: Kupfer ist infolge der besseren Wärmeleitfähigkeit hervorragend für das Abflammen geeignet. Es erhitzt sich schneller und ermöglicht dadurch eine zeitsparende und sicherere thermische Desinfektion. Kupfer hemmt die Entstehung sowie die Vermehrung von Bakterien und Keimen, es ist antimikrobiell. Die Durchflussöffnung von 10 mm ermöglicht den, für die richtige Probennahme notwendigen, laminaren Wasserstrahl. Aufgrund der Entwicklung mit Praktikern, verfügen wir zur Abdeckung aller Montagesituativarianten über drei verschiedene Ausführungen

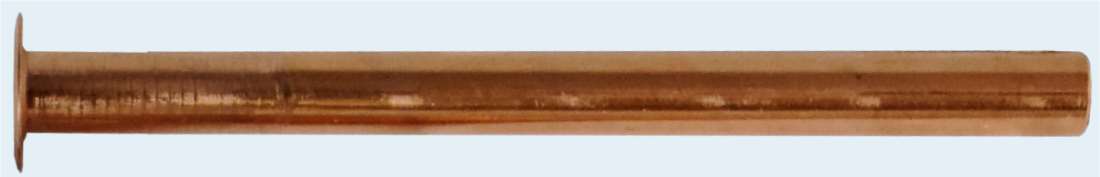

Cu-Probenahmeröhrchen - Gerade - 125 mm Länge

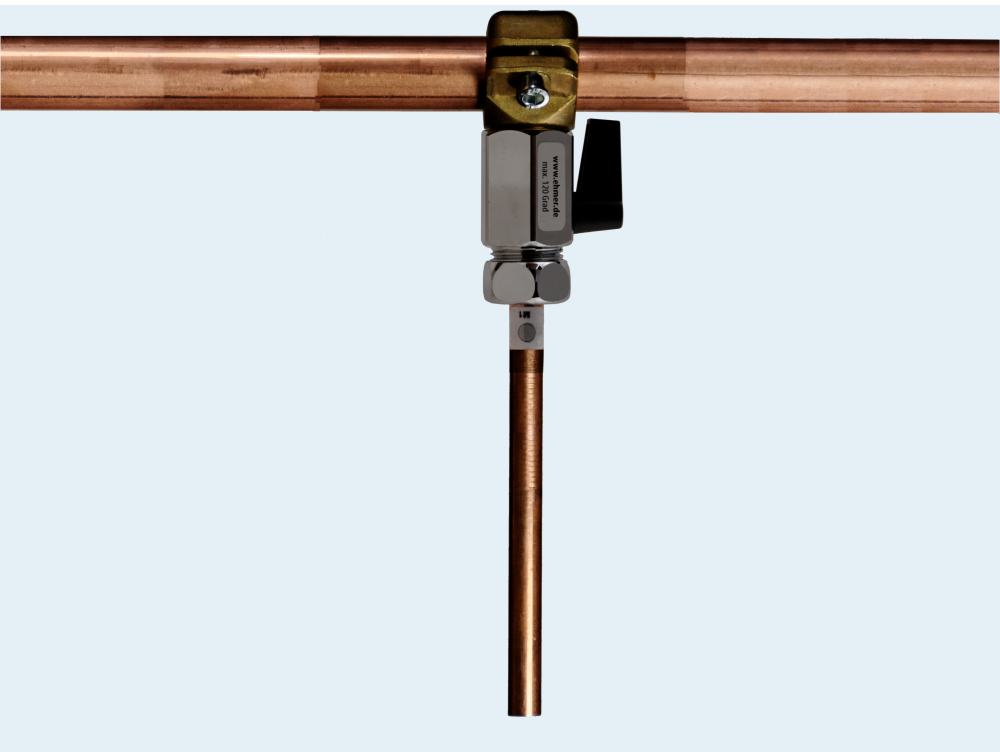

insbesondere für Entnahme "über Kopf"
Bestandteil von Set Nr. 1 / Best.Nr. Set 1 = 27 0025
insbesondere für Entnahme "über Kopf"
Bestandteil von Set Nr. 1 / Best.Nr. Set 1 = 27 0025
---------------------------------------------------------------------------------------------
Fortsetzung auf der nächsten Seite.
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
(Kontaktdaten & Copyright Info siehe letzte Seite)
Fortsetzung auf der nächsten Seite.
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
(Kontaktdaten & Copyright Info siehe letzte Seite)
Temperatur Meßpunkt
Anzeige vor der Erhitzung
Der mitgelieferte Meßpunkt ermöglicht, durch den irreversibelen Farbumschlag bei 71 Grad C, komfortabel die sichere Überwachung der korrekten thermischen Desinfektionstemperatur von 70 Grad. Mehr über diese Temperaturempfehlung, sowie warum die richtige Desinfektion wichtig ist, finden Sie unter dem Punkt "Desinfektion vor der Probenahme" näher erläutert.
Anzeige nach der Erhitzung
Bei dem Erreichen von 71 Grad Celsius schlägt die Farbe von grau nach schwarz um. Sie haben dadurch die Gewähr, daß die richtige Temperatur für die Desinfektion erreicht wurde.
Bitte beachten Sie die Einsatzhinweise für die Meßindikatoren. Diese finden Sie auch auf dem der Lieferung beigefügten Aufhängernehmen sind.
Bitte beachten Sie die Einsatzhinweise für die Meßindikatoren. Diese finden Sie auch auf dem der Lieferung beigefügten Aufhängernehmen sind.
Ihre Vorteile durch den Temperatur Meßpunkt
- Wir kennen keine weitere Lösung auf dem Markt, welche Ihnen - wie unsere Indikatoren - eine zuverlässige, sichere und einfache Überwachung der Desinfektionstemperatur ermöglicht. (Stand 10.2015)
- Eine bei falscher und unsachgemäßer thermischer Desinfektion durch viel zu starkes "Abflammen" denkbare Beschädigung der Dichtungen wird sicher verhindert.
Nachkauf von Temperatur-Indikatoren
Selbstverständlich bieten wir Ihnen die praktischen Indikatoren für die erneute Bestückung zum Nachkauf an. Der Zeitraum der Haltbarkeit und der garantierten Funktionsfähigkeit unserer Meßpunkte (bei ordnungsgemäßer Handhabung) sind jeweils auf der Verpackung vermerkt.
Wir liefern diese - optimal auf die Meßzeiträume abgestimmt - in Zweier-Packungen.
Wir liefern diese - optimal auf die Meßzeiträume abgestimmt - in Zweier-Packungen.
Silikondichtung und Überwurfmutter 1/2"
Die transparente Silikondichtung ist für Temperaturen von - 60oC bis + 230OC geeignet. Die für die Herstellung verwendeten Rohstoffe sind lebensmittelecht entsprechen den FDA-Regularien (gem. § 177.2600). Die verchromte Überwurfmutter hat ein 1/2" Innengewinde.

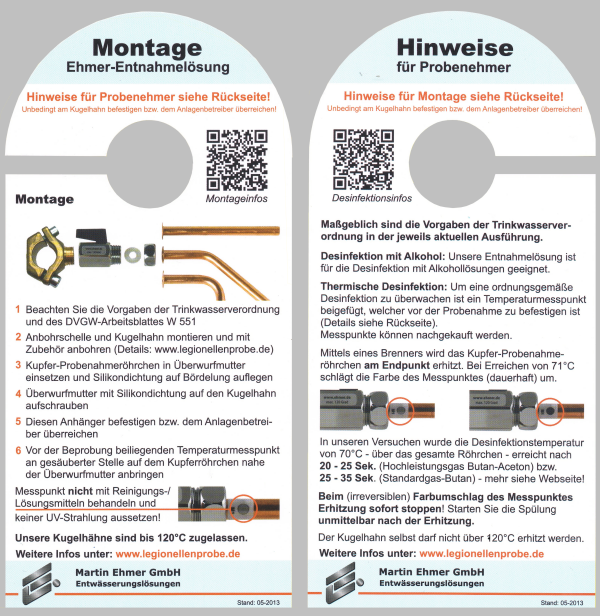

Anhänger mit Montage und Desinfektionshinweisen
Auf dem Anhänger finden Sie auf der
Vorderseite: Montagehinweise für die Montage der Anbohrschellen und des Entnahmesets
Rückseite: Desinfektionshinweise für den Probenehmer sowie eine Tüte mit dem Temperatur-Indikator.
Auf beiden Seiten ermöglicht ein QR-Code den Zugriff auf die, für Smartphones optimierten, ausführlicheren Anleitungen auf unserer Website. Den Inhalt des Aufhängers in PDF-Form können Sie herunterladen mit diesem Link zur Aufhänger-PDF.
Vorderseite: Montagehinweise für die Montage der Anbohrschellen und des Entnahmesets
Rückseite: Desinfektionshinweise für den Probenehmer sowie eine Tüte mit dem Temperatur-Indikator.
Auf beiden Seiten ermöglicht ein QR-Code den Zugriff auf die, für Smartphones optimierten, ausführlicheren Anleitungen auf unserer Website. Den Inhalt des Aufhängers in PDF-Form können Sie herunterladen mit diesem Link zur Aufhänger-PDF.
Anbohrschellen plus Entnahmelösung
Nachfolgend zeigen wir die Kombintation einer "Schnell-T" oder "Speed Fix" Anbohrschelle mit unserer Entnahmelösung. Genauere Informationen zu den Abmessungen und der Montage von nachträglichen Abgängen finden Sie unter Anbohrschellen.
Der Unterschied entsteht aufgrund des unterschiedlichen Gewindeabganges (SpeedFix = Außengewinde, SchnellT Innengewinde). Daher benötigen Sie unterschiedliche Kugelhähne, für
- Speed-Fix Kugelhahn mit Abgang i/a # 22 1017 - (innen/außen)
- Schnell-T Kugelhahn mit Abgang a/a # 22 1127 (außen/außen)
Der Unterschied entsteht aufgrund des unterschiedlichen Gewindeabganges (SpeedFix = Außengewinde, SchnellT Innengewinde). Daher benötigen Sie unterschiedliche Kugelhähne, für
- Speed-Fix Kugelhahn mit Abgang i/a # 22 1017 - (innen/außen)
- Schnell-T Kugelhahn mit Abgang a/a # 22 1127 (außen/außen)
Abgang Außengewinde: Kugelhahn mit Innen- und Außengewinde. Die komplette Lösung besteht aus
- Probenahmeset (siehe oben)
- Speed-Fix Anbohrschelle
- Kugelhahn # 22 1017 (i/a)
sowie dem wiederverwendbaren Anbohrset, bestehend aus Anbohrmuffe + Spezialbohrer.
- Probenahmeset (siehe oben)
- Speed-Fix Anbohrschelle
- Kugelhahn # 22 1017 (i/a)
sowie dem wiederverwendbaren Anbohrset, bestehend aus Anbohrmuffe + Spezialbohrer.

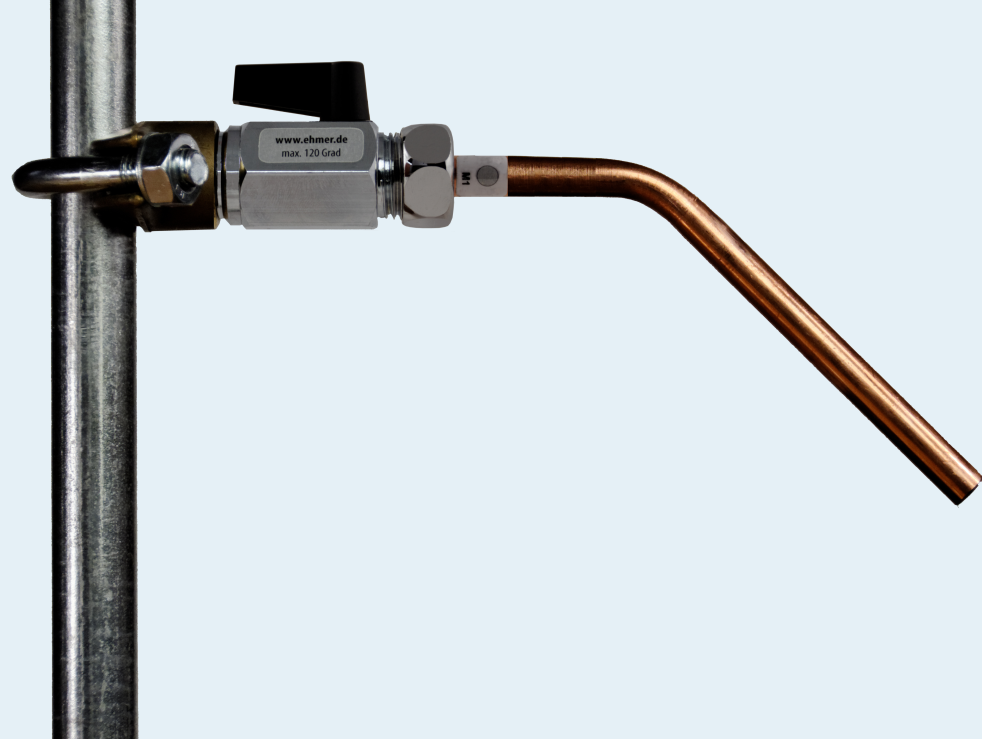

Abgang Innengewinde: Kugelhahn mit 2 x Außengewinde. Die komplette Lösung besteht aus:
- Probenahmeset (siehe oben)
- Schnell-T Anbohrschelle
- Kugelhahn # 22 1127 (a/a) (Nicht mehr verfügbar)
sowie dem wiederverwendbaren Anbohrset bestehend aus Anbohrmuffe + Spezialbohrer.
- Probenahmeset (siehe oben)
- Schnell-T Anbohrschelle
- Kugelhahn # 22 1127 (a/a) (Nicht mehr verfügbar)
sowie dem wiederverwendbaren Anbohrset bestehend aus Anbohrmuffe + Spezialbohrer.
---------------------------------------------------------------------------------------------
