Anbohren einer Leitung unter Druck
Wir empfehlen Ihnen unsere Anbohrschellen durch einen Installationsbetrieb montieren zu lassen. Sie finden auf unserer Seite auch ein Video zum Anbohrvorgang.
Für den Anbohrvorgang einer Leitung unter Wasserdruck benötigt der Installteur als Zubehör: Den Kugelhahn (verbleibt als Absperrhahn auf der Leitung), die Anbohrdichtung sowie unseren Spezialbohrer. Die Anbohrdichtung und den Bohrer kann der Handwerker erneut verwenden.
Der Kugelhahn bildet die Basis für die Montage unserer Entnahmesets.
Für den Anbohrvorgang einer Leitung unter Wasserdruck benötigt der Installteur als Zubehör: Den Kugelhahn (verbleibt als Absperrhahn auf der Leitung), die Anbohrdichtung sowie unseren Spezialbohrer. Die Anbohrdichtung und den Bohrer kann der Handwerker erneut verwenden.
Der Kugelhahn bildet die Basis für die Montage unserer Entnahmesets.

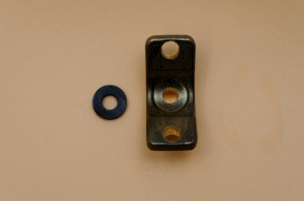

Die EPDM Dichtung einlegen und die Schelle um das Rohr befestigen. Je nach Ausführung ist Dichtung selbstklebend.
Die Schelle darf NICHT mit eingelegter Dichtung verschoben werden! Wenn die Dichtung nicht mehr korrekt in der Aufnahme sitzt, kann die Schelle durch die unsachgemäße Montage nicht abdichten.
Die Schelle darf NICHT mit eingelegter Dichtung verschoben werden! Wenn die Dichtung nicht mehr korrekt in der Aufnahme sitzt, kann die Schelle durch die unsachgemäße Montage nicht abdichten.

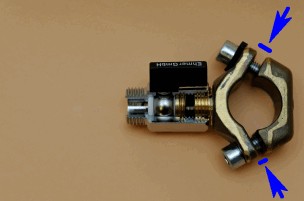

Die Abstände an der Verschraubung auf beiden Seiten müssen möglichst gleich groß sein.

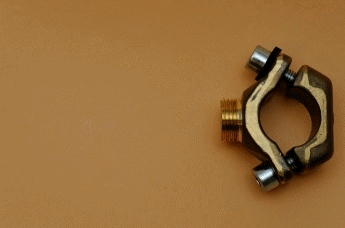

Kugelhahn eindichten und auf die Schelle anschrauben.
Kugelhahn eindichten und auf die Schelle anschrauben.
Der Kugelhahn muß für den folgenden Anbohrvorgang geöffnet sein.
Danach die Anbohrdichtung (mit eingelegter Dichtung) befestigen.
Danach die Anbohrdichtung (mit eingelegter Dichtung) befestigen.
---------------------------------------------------------------------------------------------
Fortsetzung auf der nächsten Seite.
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
(Kontaktdaten & Copyright Info siehe letzte Seite)
Fortsetzung auf der nächsten Seite.
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
(Kontaktdaten & Copyright Info siehe letzte Seite)

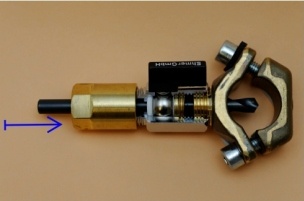

Für den Anbohrvorgang unseren Spezialbohrer einsetzen.
Stellen Sie die Bohrmaschine ab und ziehen Sie den Spezialbohrer langsam zurück.

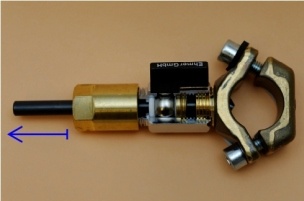

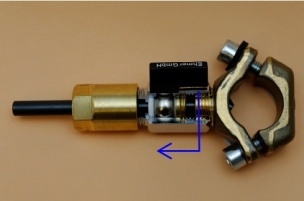

Während Sie den Bohrers zurückziehen, drücken Sie am Griff des Kugelhahns bis dieser geschlossen werden kann.
Nehmen Sie Anbohrdichtung ab.
Den Kugelhahn vorsichtig öffnen um evtl. Rückstände aus der Leitung oder infolge des Anbohrvorganges herauszuspülen.
Entnahmelösung (Probenahmeset) oder eine weiterführende Rohrleitung anbinden.
Den Kugelhahn vorsichtig öffnen um evtl. Rückstände aus der Leitung oder infolge des Anbohrvorganges herauszuspülen.
Entnahmelösung (Probenahmeset) oder eine weiterführende Rohrleitung anbinden.
Alle Abbildungen und Maße sind vorbehaltlich der technischen und optischen Weiterentwicklung.
