Montage Entnahmeset und Meßpunkt
Nachfolgend finden Sie die Beschreibung zur Montage Entnahmeset 1-3 zur Legionellenprobenahme auf unserem Kugelhahn, sowie die Montage des Temperatur-Indikators. Die Montage von Schnell-T und Speed-Fix wird Ihnen mit den Links zu Anbohrvorgang Fotos und Anbohrvorgang Video aufgezeigt.

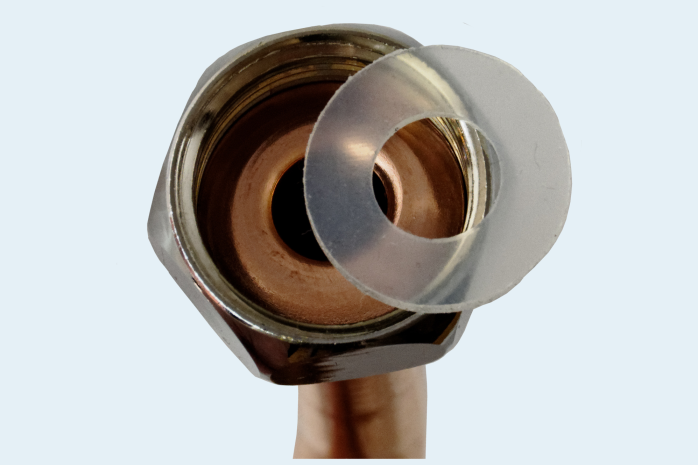

Montage Entnahmeset
4: Anleitung mit Desinfektionshinweisen

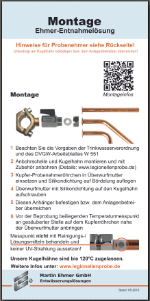

Auf dem Anhänger finden Sie Montagehinweise für die Montage der Anbohrschellen und des Entnahmesets (Vorderseite) sowie die Desinfektionshinweise (Rückseite) für den Probenehmer, sowie eine Tüte mit Temperatur-Indikator.
Bitte befestigen Sie den Aufhänger an der Schelle bzw. dem Kugelhahn, oder überreichen Sie diesen dem Anlagenbetreiber. Weitere Informationen finden Sie unter Anbohrvorgang sowie unter Desinfektionsinformationen.
Bitte befestigen Sie den Aufhänger an der Schelle bzw. dem Kugelhahn, oder überreichen Sie diesen dem Anlagenbetreiber. Weitere Informationen finden Sie unter Anbohrvorgang sowie unter Desinfektionsinformationen.
Service: Aufhänger als PDF
Als besonderen Service stellen wir Ihnen hier unseren Aufhänger als PDF zu herunterladen bereit: Download Aufhänger mit Montage und Desinfektionshinweisen.
Montage Temperatur Meßpunkt
WICHTIG: Der Temperaturmeßpunkt ist vor einer thermischen Desinfektion möglichst nahe an der Überwurfmutter gut sichtbar auf die saubere und fettfreie Oberfläche des Kupfer-Probenahmeröhrchens zu kleben.
Der Kugelhahn ist bis 120 Grad Celsius geprüft. Bei ordnungsgemäßer thermischer Desinfektion bleiben Sie weit unterhalb dieses Wertes. Der Meßpunkt dient der Sicherstellung einer einwandfreien Desinfektion und gleichzeitig der Absicherung des Kugelhahns gegen unsachgemäße und überzogene Überhitzung beim Abflammen.
Bei richtiger Lagerung (trocken, keine UV-Einstrahlung, keine starken Temperaturwechsel) können die Indikatoren mehrere Jahre gelagert werden. Auf der Verpackung (Tütchen) befindet sich ein Aufkleber mit dem Haltbarkeitsdatum.
Sofern er nach der Montage keinen Reinigungs-, Lösungsmitteln o.ä. Einwirkungen und keiner UV-Strahlung ausgesetzt wird, ist die Funktionsfähigkeit für mindestens 9 Monate gewährt.
Der Kugelhahn ist bis 120 Grad Celsius geprüft. Bei ordnungsgemäßer thermischer Desinfektion bleiben Sie weit unterhalb dieses Wertes. Der Meßpunkt dient der Sicherstellung einer einwandfreien Desinfektion und gleichzeitig der Absicherung des Kugelhahns gegen unsachgemäße und überzogene Überhitzung beim Abflammen.
Bei richtiger Lagerung (trocken, keine UV-Einstrahlung, keine starken Temperaturwechsel) können die Indikatoren mehrere Jahre gelagert werden. Auf der Verpackung (Tütchen) befindet sich ein Aufkleber mit dem Haltbarkeitsdatum.
Sofern er nach der Montage keinen Reinigungs-, Lösungsmitteln o.ä. Einwirkungen und keiner UV-Strahlung ausgesetzt wird, ist die Funktionsfähigkeit für mindestens 9 Monate gewährt.
---------------------------------------------------------------------------------------------
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
