Artikelübersicht Entnahmelösung für Probennahme

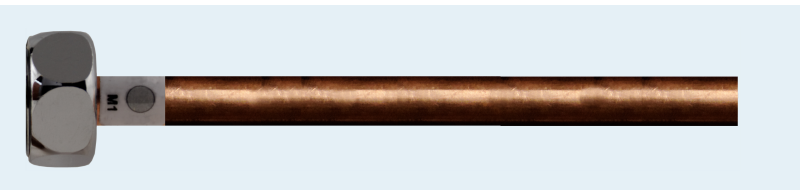

Set Nr. 1 - Best.Nr. 27 0025

• Cu-Probenahmeröhrchen - Gerade - 125 mm Länge
  10 mm Durchmesser

• Temperatur-Meßpunkt, irreversibel, Farbumschlag bei 71°C
• Silikondichtung
• Überwurfmutter, 1/2" verchromt
• Aufhänger mit Montage- und Desinfektionshinweisen

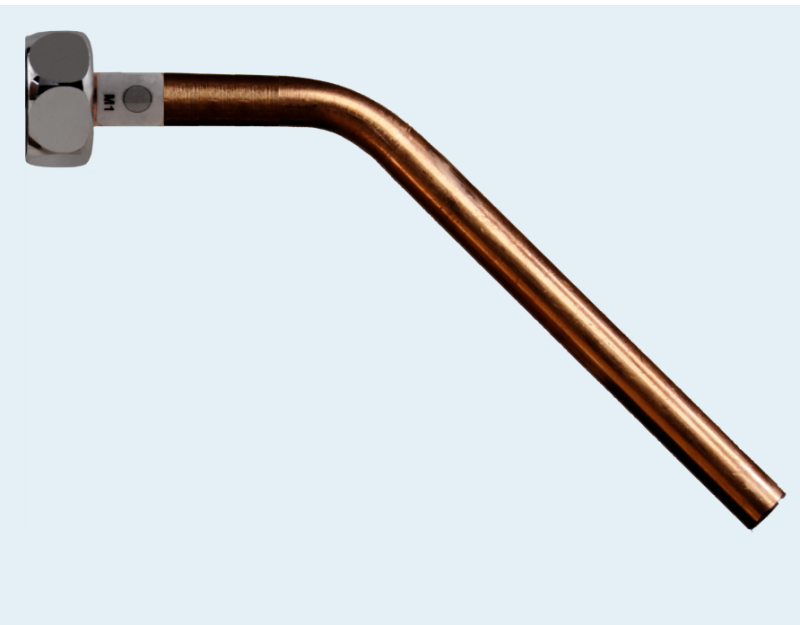

Set Nr. 2 - Best.Nr. 27 4560

• Cu-Probennahmeröhrchen - 45 Grad Abgang
  10 mm Durchmesser, Maße: 40 mm - Bogen - 100 mm

• Temperatur-Meßpunkt, irreversibel, Farbumschlag bei 71°C
• Silikondichtung
• Überwurfmutter, 1/2" verchromt
• Aufhänger mit Montage- und Desinfektionshinweisen

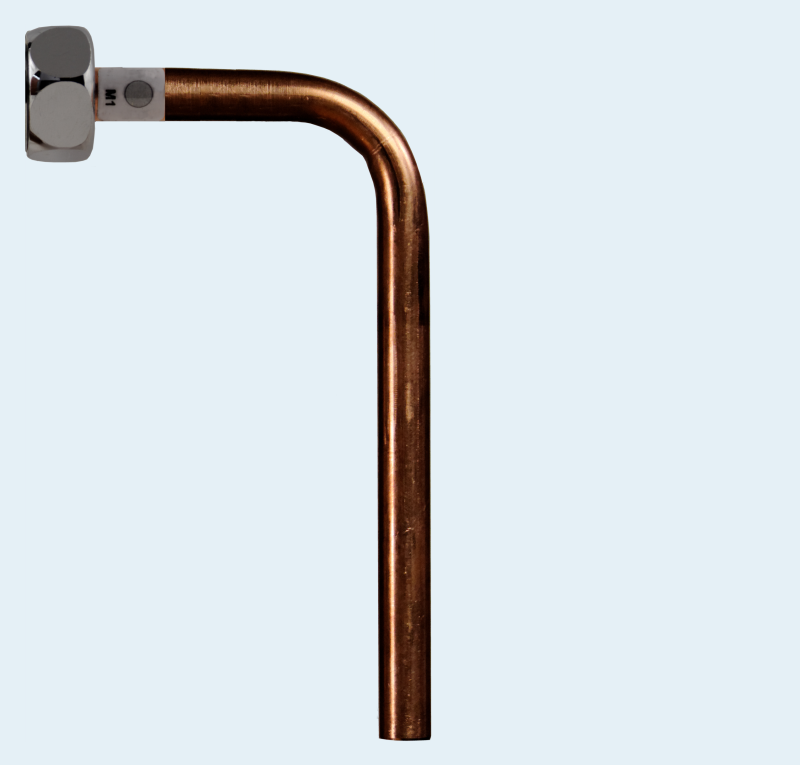

Set Nr. 3 - Best.Nr. 27 9080

• Cu-Probenahmeröhrchen - 90 Grad Abgang
  10 mm Durchmesser, Maße: 40 mm - Bogen - 100 mm

• Temperatur-Meßpunkt, irreversibel, Farbumschlag bei 71°C
• Silikondichtung
• Überwurfmutter, 1/2" verchromt
• Aufhänger mit Montage- und Desinfektionshinweisen

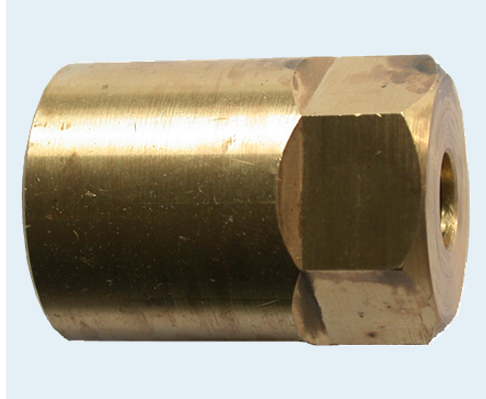

Anbohrmuffe 21 5002

Muffe 1/2" (Innengewinde)
Dichtung bis 100 °C
Wiederverwendbar - ermöglicht das Anbohren von Leitungen unter Druck in der Kombination:
Speed-Fix, Kugelhahn 221017 (i/a), Spezialbohrer.

Ersatzteile:
Flachdichtung: 21 50 02-1 (zwischen Kugelhahn und Anbohrmuffe)
O-Ring: 21 50 02-2 (Innliegend in der Anbohrmuffe)

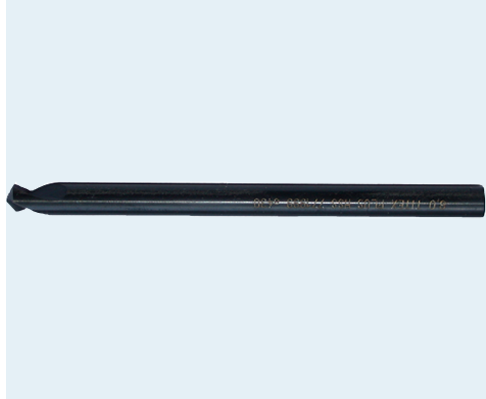

Spezialbohrer 21 5003

HSS Bohrer 8 mm zum Anbohren von Leitungen unter Druck (in Verbindung mit der Anbohrmuffe #215002).

Für das Anbohren entleerter Leitungen können Sie normale 8 mm Bohrer verwenden.

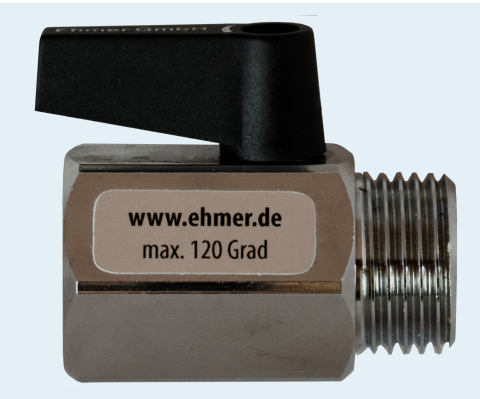

Kugelhahn 22 1017

Für Kombination Speed-Fix mit Entnahmeset 1-3
Gewinde 1/2" - i/a - innen/außen. Qualitätskugelhahn für PN 10*, Temp. - 15°C bis + 120°C.
Zubehör für das Anbohren von Leitungen unter Druck in Verbindung mit Anbohrdichtung und Spezialbohrer. Griff demontierbar. International zertifiziert nach KIWA (NL), Sitac (S) und ETA (DK). Montage unabhängig von der Durchflussrichtung möglich.
* (Druckluft muß ölfrei sein!)

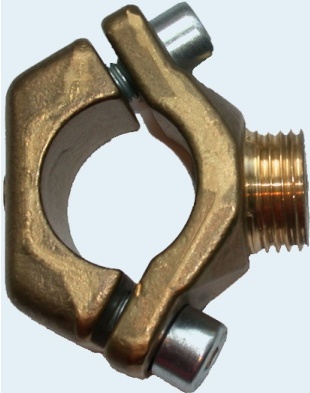

Speed-Fix

Bestellnummern und Größen

Bestell-Nr.	Stahlrohr (Abgang 1/2 ", außen)	Cu - Rohr (Abgang 1/2 ")
21 15 01	Adapter für 21 22 00	15 mm
21 18 01	Adapter für 21 22 00	18 mm
21 22 00	1/2 " (DN 15)	22 mm
21 28 00	3/4 " (DN 20)	28 mm
21 35 00	1 "     (DN 25)	35 mm
21 42 00	1 1/4" (DN 32)	42 mm
21 48 00	1 1/2" (DN 40)	x

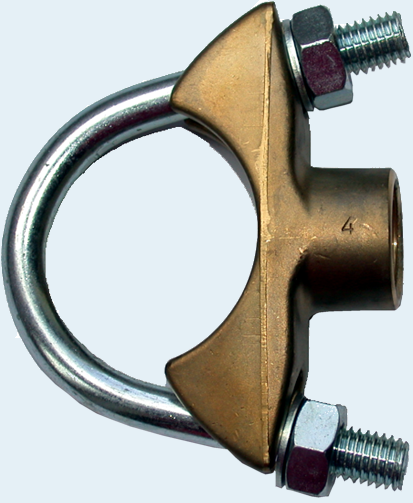

Schnell-T

Bestellnummern und Größen

Bestell-Nr.	Stahlrohr (Abgang 1/2 ", innen)	Link zum Nachfolgeprodukt
20 15 00	(*) 1/2 " (15 mm)	Speed-Fix 21 22 00
20 20 00	(*) 3/4 " (20 mm)	Speed-Fix 21 28 00
20 25 00	(*) 1 " (25 mm)	Speed-Fix 21 35 00
20 32 00	(*) 1 1/4 " (32 mm)	Speed-Fix 21 42 00
20 40 00	(*) 1 1/2 " (40 mm)	Speed Fix 21 48 00
20 50 04	Ersatzdichtung - EPDM
20 50 05	Silikondichtung

(*) Schnell-T sind ausgelaufen - der Ersatz in Speed-Fix ist verfügbar.

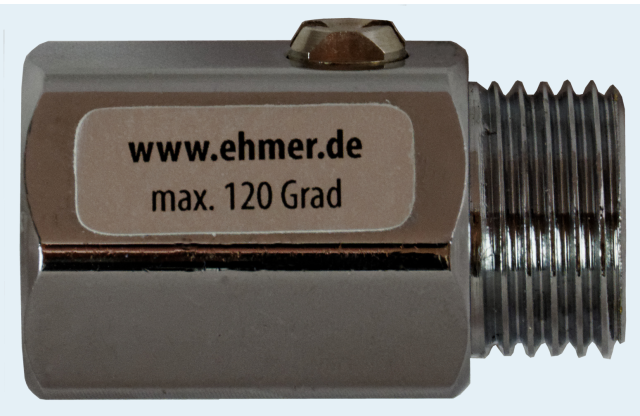

Um die unberechtige Wasserentnahme oder auch Vandalismus zu erschweren, kann der Griff unserer Kugelhähne abgeschraubt werden.
