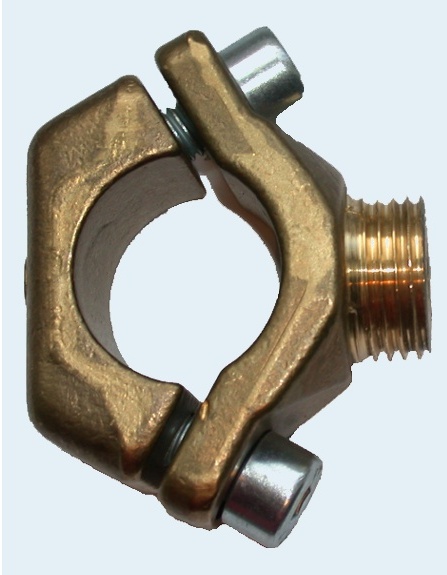

Speed-Fix
Speed-Fix Anbohrschellen werden aus Rotguss hergestellt und sind für das Anbohren von Kupferrohr, Stahl- und Edelstahrohr gedacht. Der Abgang erfolgt über ein 1/2" Außengewinde (Nippel). Der Durchgang beträgt 8 mm. Die EPDM-Dichtung ist bis + 100°C belastbar.
Ist Ihre Rohrleitung absperrbar, so benötigen Sie kein weiteres Zubehör (außer einem normalen Bohrer). Um eine Leitung unter Druck anzubohren, benötigen Sie Anbohrzubehör.
Das Herstellen eines Abzweiges mit einer Anbohrschelle unter Leitungsdruck finden Sie genau geschildert mit Hilfe des Links Beschreibung des Anbohrvorganges sowie der Videodokumentation des Anbohrvorganges.
Herunterladen: Prospekt Entnahmeset und Anbohrschellen (als PDF)
Ist Ihre Rohrleitung absperrbar, so benötigen Sie kein weiteres Zubehör (außer einem normalen Bohrer). Um eine Leitung unter Druck anzubohren, benötigen Sie Anbohrzubehör.
Das Herstellen eines Abzweiges mit einer Anbohrschelle unter Leitungsdruck finden Sie genau geschildert mit Hilfe des Links Beschreibung des Anbohrvorganges sowie der Videodokumentation des Anbohrvorganges.
Herunterladen: Prospekt Entnahmeset und Anbohrschellen (als PDF)
| Bestell-Nr. |
Stahlrohr (Abgang 1/2 ", außen) |
Cu - Rohr (Abgang 1/2 ") |

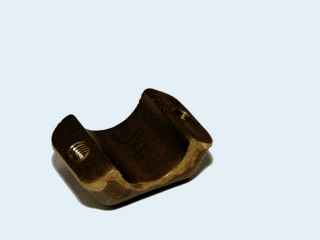

| 21 15 01 | Adapter für 21 22 00 | 15 mm |
| 21 18 01 | Adapter für 21 22 00 | 18 mm |
| 21 22 00 |
1/2 " (DN 15) | 22 mm |
| 21 28 00 | 3/4 " (DN 20) | 28 mm |
| 21 35 00 | 1 " (DN 25) | 35 mm |
| 21 42 00 | 1 1/4" (DN 32) | 42 mm |
| 21 48 00 | 1 1/2" (DN 40) | x |
---------------------------------------------------------------------------------------------
Alle Abbildungen und Maße vorbehaltlich der technischen und optischen Weiterentwicklung.
